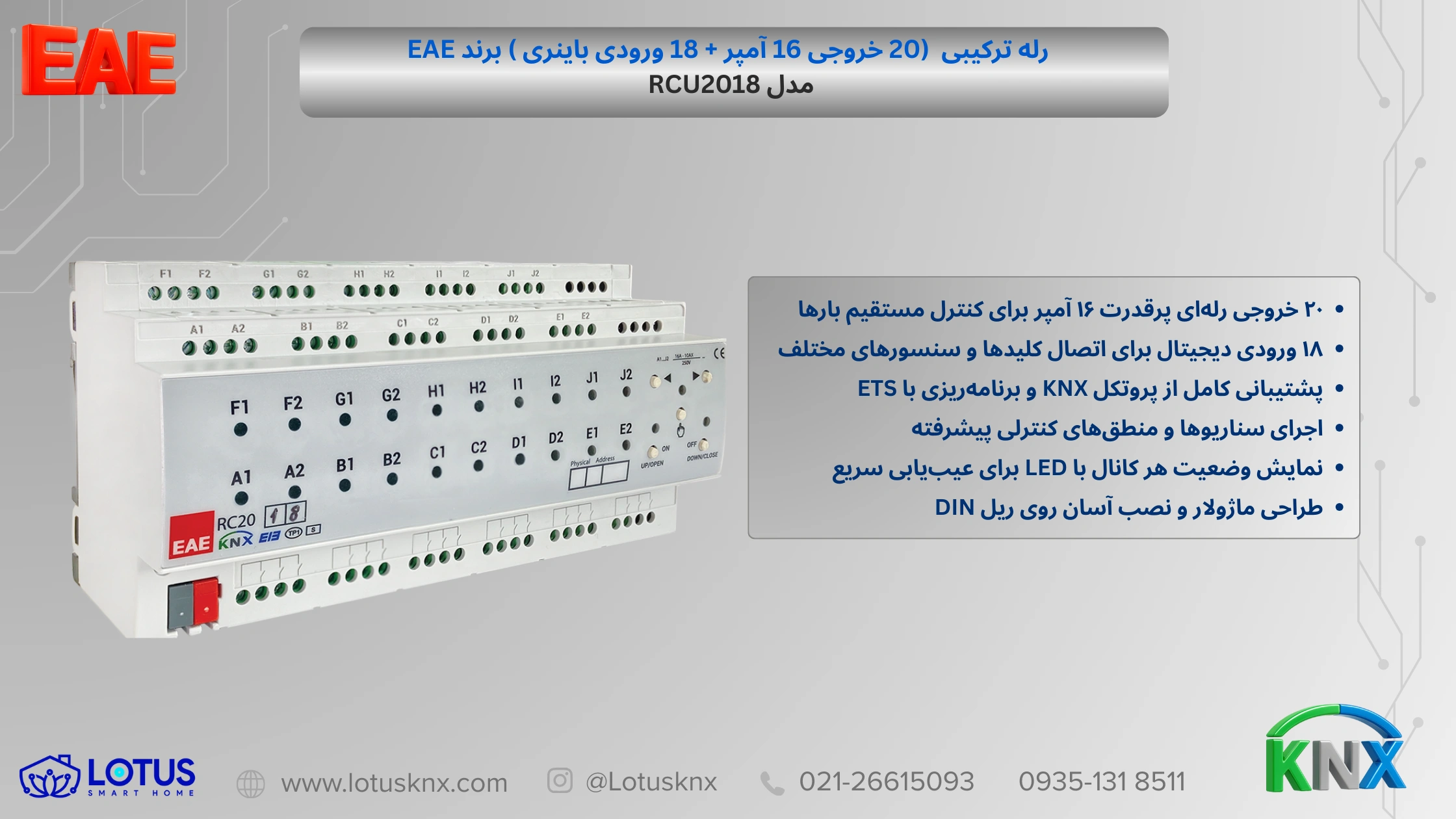

رله ترکیبی مدل RCU2018 برند EAE (20 خروجی 16 آمپر + 18 ورودی باینری )

رله هوشمند ۲۰ کانال خروجی و ۱۸ ورودی مدل RCU2018 برند EAE

کنترل جامع روشنایی، پرده با یک ماژول قدرتمند KNX

رله هوشمند ۲۰ کانال خروجی و ۱۸ ورودی مدل RCU2018 برند EAE یک ماژول کنترل مرکزی در سیستم‌های هوشمند KNX است که هم‌زمان وظیفه‌ی کنترل روشنایی، پرده و سایر مصرف‌کننده‌های برقی را برعهده دارد.

این ماژول برای نصب در تابلو برق طراحی شده و با ارائه‌ی ۲۰ خروجی رله‌ای با ظرفیت 16 آمپر، در مدیریت بارهای الکتریکی سنگین در ساختمان‌های مسکونی، تجاری و اداری کاربردی ایده‌آل دارد.

RCU2018 بر پایه‌ی استاندارد ارتباطی KNX TP توسعه یافته و با تمامی ماژول‌ها و سنسورهای استاندارد KNX سازگار است.

انعطاف‌پذیری بیشتر در پروژه با ۱۸ ورودی دیجیتال یکپارچه

رله هوشمند ۲۰ کانال خروجی و ۱۸ ورودی مدل RCU2018 برند EAE یک راه‌حل جامع و قدرتمند برای پروژه‌های هوشمندسازی مبتنی بر KNX است.

این ماژول با ارائه ۲۰ خروجی رله‌ای ۱۶ آمپر، امکان کنترل مستقیم بارهای سنگین روشنایی، پرده‌های برقی و سایر مصرف‌کننده‌های الکتریکی را فراهم می‌کند.

همچنین، ۱۸ ورودی دیجیتال آن امکان یکپارچه‌سازی با کلیدهای سنتی، سنسورها و سایر دستگاه‌های ورودی را به‌صورت همزمان ممکن می‌سازد.

این قابلیت دوگانه (ورودی/خروجی) باعث می‌شود RCU2018 به یک کنترلر مرکزی همه‌کاره تبدیل شود که می‌تواند منطق‌های پیچیده، سناریوهای چندمرحله‌ای و عملکردهای خودکار (مانند کنترل پرده بر اساس نور محیط یا فعال‌سازی روشنایی با تشخیص حرکت) را به‌راحتی اجرا کند.

طراحی ماژولار روی ریل DIN، نشانگرهای LED برای هر کانال و پشتیبانی کامل از نرم‌افزار ETS، نصب، پیکربندی و عیب‌یابی را برای مهندسان و مجریان بسیار ساده می‌کند.

با توجه به ظرفیت بالا و انعطاف‌پذیری بی‌نظیر، RCU2018 انتخابی ایده‌آل برای پروژه‌های بزرگ مسکونی، هتل‌ها، ساختمان‌های اداری و مراکز تجاری است که نیاز به کنترل یکپارچه و قابل اعتماد ده‌ها نقطه بار و ورودی دارند.

طراحی و کیفیت ساخت

• بدنه‌ی مقاوم از پلی‌کربنات  نسوز  به‌همراه پوشش جلویی ضد خش  و طراحی ماژولار برای استقرار روی ریل DIN.
• نشانگرهای LED برای هر کانال به‌منظور عیب‌یابی و مانیتورینگ سریع.
• ترمینال‌های پیچی از جنس مس آلیاژی با پوشش نیکل به‌منظور افزایش طول عمر و حفاظت در برابر اکسایش.

تکنولوژی اصلی این رله هوشمند مبتنی بر پروتکل KNX است؛ جزئیات بیشتر و بقیه محصولات را در صفحه محصولات KNX مشاهده کنید.

ویژگی‌های کلیدی در یک نگاه

• 20  خروجی رله‌ای مستقل با ظرفیت 16 آمپر برای کنترل مستقیم بارهای روشنایی و پریز
• 18 ورودی‌ دیجیتال (فقط در مدل RCU2018) برای یکپارچه‌سازی با کلیدهای سنتی و سنسورها
• قابلیت تعریف حالت‌های Switch, Toggle, Shutter, Fan Coil
• پشتیبانی از Time Delay, Scene Control, Logic Function
• امکان تعریف حالت امن (Safe Position) در صورت قطع خط Bus
• کنترل و پیکربندی کامل در نرم‌افزار ETS 5 و ETS 6
• نصب ماژولار روی ریل DIN با عرض ۱۲ ماژول

مزایا و کاربردهای تخصصی

• مناسب برای کنترل روشنایی‌های چند‌مداره، پرده‌های برقی و تجهیزات HVAC
• طراحی ماژولار حرفه‌ای با نشانگر LED برای هر کانال
• حفاظت افزایش دما و بار الکتریکی بیش از حد
• عملکرد نرم و بی‌صدا هنگام سوئیچ رله‌ها
• بازه‌ی عملکرد طولانی (بیش از ۱۰۰,۰۰۰ سیکل سوئیچ واقعی)
• مناسب برای پروژه‌های لوکس KNX در بخش‌های اداری، هتل‌ها، رزیدنس‌ها و ویلاها

برای مشاهده و مقایسه انواع رله در برندهای معتبر و مدل‌های مختلف صنعتی و خانگی، به صفحه خرید رله هوشمند مراجعه کنید.

نکات نصب

• پیش از نصب، برق اصلی تابلو را قطع نمایید.
• از کابل Twisted Pair اصلی KNX برای اتصال Bus استفاده کنید.
• تمامی پارامترها از جمله نوع کانال، منطق، سناریو و تأخیرها در نرم‌افزار ETS پیکربندی می‌شود.
• خروجی‌ها قابل اتصال مستقیم به بار یا از طریق کنتاکتور می‌باشند.
• تنها در محیط‌های دارای تهویه و محافظت شده از گرد و غبار نصب شود.

برای پروژه‌هایی که نیاز به کنترل هم‌زمان ورودی و خروجی ندارند، مدل رله هوشمند ۲۰ کانال مدل RCU2000 برند EAE  انتخابی هوشمند و بهینه برای توسعه‌ی سیستم‌های KNX در سطح پروژه است.

کاربردها

• کنترل روشنایی سالن‌ها و محیط‌های تجاری
• کنترل فن و موتور سیستم تهویه HVAC
• کنترل پرده و کرکره برقی حجیم
• مدیریت مصرف برق در کارخانه‌ها، برج‌ها و هتل‌های هوشمند

چرا شرکت ساختمان هوشمند لوتوس؟

• شرکت ساختمان هوشمند لوتوس به‌عنوان یکی از معتبرترین مجموعه‌های تخصصی هوشمندسازی در ایران، با ارائه زنجیره کامل خدمات شامل مشاوره، طراحی، اجرا، تأمین تجهیزات و پشتیبانی فنی، انتخابی مطمئن برای پروژه‌های لوکس و حرفه‌ای به‌شمار می‌آید.
• لوتوس به‌عنوان تأمین‌کننده رسمی تجهیزات ABB، نماینده انحصاری Optimus و نماینده گلد پلاس شرکت Astrum، با تکیه بر دانش مهندسان خود و تجربه اجرای ده‌ها پروژه بزرگ در سراسر کشور، جایگاهی استوار و قابل‌اعتماد در صنعت ایجاد کرده است.
• ارائه خدمات تخصصی نصب، راه‌اندازی، گارانتی و خدمات پس از فروش در سراسر ایران، این مجموعه را به گزینه نخست کارفرمایان، طراحان و مجریان دقیق‌نگر تبدیل کرده و برای خرید محصولات، همین حالا می‌توان از همین صفحه اقدام کرد.

FAQ — سؤالات پرتکرار

۱. آیا مدل RCU2018 قابلیت کنترل پرده را دارد؟

بله، هر دو خروجی رله‌ای می‌توانند برای حرکت بالا و پایین یک پرده تعریف شوند.

۲. چه تفاوتی بین مدل RCU2000 و RCU2018 است؟

مدل RCU2018 علاوه بر ۲۰ خروجی 16 آمپری، دارای ۱۸ ورودی دیجیتال (باینری) برای اتصال کلید، سنسور یا دستگاه جانبی است.

۳. آیا برای راه‌اندازی به منبع تغذیه جداگانه نیاز است؟

خیر، توان لازم از خط Bus KNX تأمین می‌شود.

۴. آیا RCU2018 با برندهای دیگر KNX سازگار است؟

بله، دارای گواهی KNX Certified بوده و با تمامی تجهیزات استاندارد KNX سازگار است.
