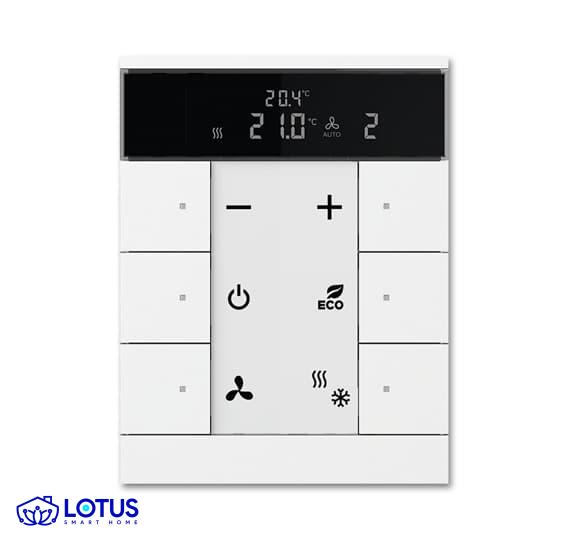

کلید هوشمند ترموستاتیک ۶ پل ABB سری Tenton مدل SBR/U6.0.1.884
کنترل چندمنظوره روشنایی، پرده و دمای محیط با طراحی اروپایی و نمایشگر لوکس
معرفی محصول
کلید هوشمند ABB Tenton SBR/U6.0.1.884 از نسل پیشرفتهی پنلهای KNX ترکیبی است که در قالب ۶ کلید و ترموستات داخلی، امکان کنترل همزمان روشنایی، پردهها، سناریوها و سیستم تهویه مطبوع (HVAC) را فراهم میکند.
این مدل جزو خانوادهی ABB Tenton Room Control Units است و طراحی مینیمال آن به کاربر اجازه میدهد با یک پنل دیواری ظریف، تمامی عملکردهای محیط را در اختیار داشته باشد. بدنه سفید مات یا خاکستری روشن آن با نمایشگر دمای دیجیتال و نور پسزمینهی ملایم، حس لوکس و کاربری راحت را در پروژههای هوشمند ایجاد میکند.
ویژگیها و مزایای کلیدی
- ۶ کلید لمسی قابل برنامهریزی کامل در ETS 5 / ETS 6
- عملکرد دوگانه: کلیدهای کنترل و ترموستات داخلی در یک واحد
- سنسور دمای داخلی با دقت بالا (±0.5 °C) برای کنترل دقیق دما
- پشتیبانی از حالت سرمایش، گرمایش، Auto و Fan Control
- نمایشگر دیجیتال LED با نور پسزمینه قابل تنظیم برای نشاندادن دما و حالت عملکرد
- قابلیت تنظیم سرعت فن کوئل، نقاط Setpoint و Mode
- طراحی فوقکمضخامت و نصب Flush در قابهای ABB Tenton
- پشتیبانی از عملکرد سناریوها، Group Address و Logic Functions
- دارای گواهی KNX Certified، CE و RoHS
- سازگاری کامل با سیستم KNX building automation
جدول مشخصات فنی
| مشخصه فنی | مقدار / توضیحات |
|---|---|
| برند | ABB – i-bus® KNX |
| سری | Tenton |
| مدل | SBR/U6.0.1.884 |
| نوع دستگاه | کلید هوشمند ترموستاتیک ۶ پل KNX |
| نوع ارتباط | KNX TP Bus (خط باس) |
| نوع تغذیه | از خط KNX – 30 V DC |
| تعداد کلیدها | 6 کلید لمسی قابل برنامهریزی |
| نوع عملکرد | کنترل روشنایی / پرده / سناریو / دما / فن کوئل |
| سنسور دمای داخلی | دارد (Integrated Temperature Sensor) |
| نمایشگر | LED دو خطی با نور پسزمینه قابل تنظیم |
| آپشنها | فن Speed Control – Mode Auto – Heating/Cooling |
| نرمافزار | ETS 5 ، ETS 6 |
| رنگ بدنه | سفید مات (White Matt) یا Anthracite اختیاری |
| نوع نصب | دیواری Flush Mount (با قاب فریم ABB Tenton) |
| ابعاد | ≈ 90 × 90 × 11 mm |
| دمای کاری | -5 °C تا +45 °C |
| کشور تولید | آلمان / سوئیس |
| استانداردها | KNX Certified |
| شماره قطعه ABB | 2CKA006330A0042 |
عملکرد ترموستات و منطق کاری
کلید SBR/U6.0.1.884 به عنوان یک ترموستات کامل KNX عمل میکند. با استفاده از سنسور داخلی دما، تنظیمات Setpoint، حالت عملکرد، و سرعت فن کوئل مستقیماً از پنل قابل کنترل است. علاوه بر آن، کلیدها میتوانند برای اجرای سناریوها یا کنترل عناصر دیگر مانند روشنایی و پردهها برنامهریزی شوند.
در نرمافزار ETS میتوان برای هر پل، عملکرد مستقل (روشن/خاموش، جابهجایی، بالا/پایین، فعالسازی سناریو) و برای ترموستات منطق حرارتی یا سرمایشی (PI / PWM) تعریف کرد.
نکات نصب و راهاندازی
- نصب در قاب اختصاصی سری Tenton ABB با عمق استاندارد جعبهتوکار.
- اتصال مستقیم باس KNX به ترمینال پشت دستگاه با رعایت قطبیت.
- انجام پارامتردهی (Programming) در ETS با فایل Product Database ABB.
- توصیه میشود در پروژههای HVAC، از سنسورهای جانبی و ماژول HC/A یا FCL/S برای کنترل کامل فن کوئل استفاده شود.
- هنگام اتصال فن کوئل، حالت Cooling و Heating در منوی ETS بهدرستی مشخص شود.
کاربردها
- اتاق هوشمند در هتلها، واحدهای لوکس مسکونی، دفاتر مدیریتی
- کنترل روشنایی، پرده، دما و سناریو در یک پنل واحد
- جایگزین ترموستاتهای سنتی در سیستم HVAC هوشمند
- هماهنگی کامل با کنترلرهای ABB و Optimus در پروژههای Lotus Smart Building
پرسشهای متداول (FAQ)
آیا کلیدها لمسی هستند؟
بله، هر شش کلید لمسی خازنی با نور پسزمینهی قابل تنظیم عمل میکنند.
آیا ترموستات داخلی مستقل از ماژول فن کوئل عمل میکند؟
بله، میتواند سیگنالهای KNX برای کنترل گرمایش یا سرمایش را ارسال کند.
آیا صفحه نمایش قابل شخصیسازی است؟
بله، در نرمافزار ETS میتوان نمادها و تنظیمات نمایشگر را ویرایش کرد.
آیا این مدل فقط برای پروژههای ABB قابل استفاده است؟
خیر، با تمام دستگاههای سازگار KNX از برندهای دیگر نیز قابل استفاده است.
https://new.abb.com/products/2CKA006330A0042/sbr-u6-0-1-884
